Description

Interface pour 8 Microphones numériques

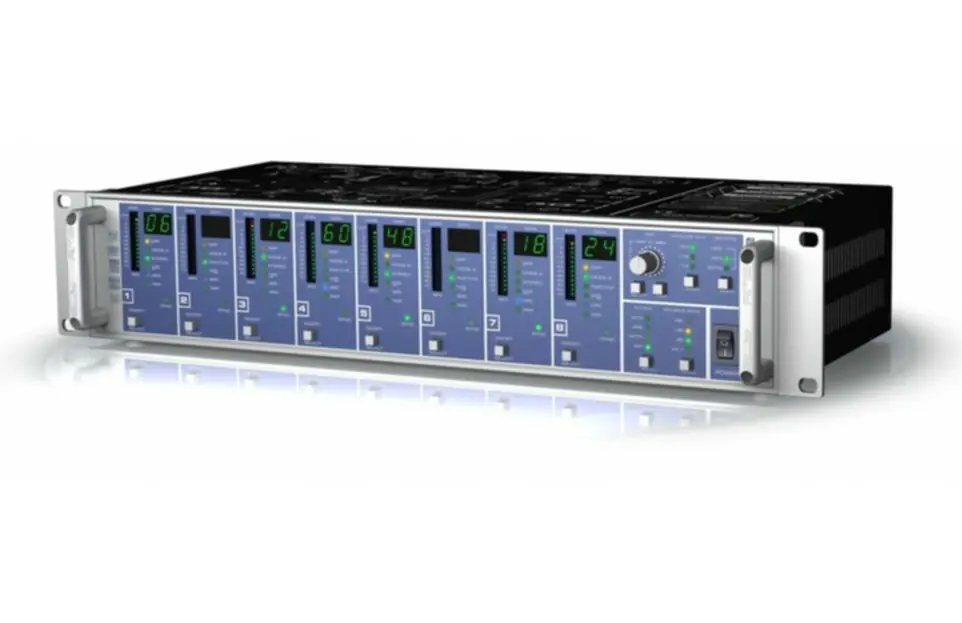

Le DMC-842 est à la fois une interface 8 canaux AES42 et un contrôleur pour microphones numériques. Ce périphérique unique permet de connecter et de contrôler jusquà 8 micros numériques et de convertir leurs signaux au format ADAT, AES/EBU, analogique et MADI (en option). Les huit convertisseurs de fréquences individuels offrent des modes dhorloge souples ainsi que dautres fonctions utiles : par exemple les entrées sont également compatibles AES3 et AES/EBU permettant son utilisation en temps que convertisseur ligne. Lors de la conception du DMC-842, RME a travaillé en étroite collaboration avec les différents fabricants de micros numériques afin dassurer un maximum de compatibilité et les meilleurs fonctionnalités. De fait, le DMC-842 est linterface AES42 la plus souple et la plus largement compatible à lheure actuelle. Elle représente une étape importante dans lévolution de la technologie des micros numériques.
Le DMC-842 est entièrement pilotable via MIDI, AES et MADI (en option). La carte I64 MADI optionnelle offre la possibilité de chaîner plusieurs DMC-842 en série (jusqu’à 8). Les 64 canaux seront alors disponibles en sortie de la dernière interface sur un seul câble. Le signal transitant à travers le DMC-842 est également disponible aux sorties analogiques de lappareil rendant inutile lutilisation sur scène de splitters.
Dans un boitier 2 U au format rack 19 pouces standard, le DMC-842 offre de nombreuses fonctions propres à RME : Intelligent Clock Control (ICC), SynCheck, SteadyClock, TotalGain, AutoSet, MIDI over MADI et la commande via MADI et MIDI.
Le DMC-842 peut être intégralement piloté par MIDI et toutes les données de statut peuvent être véhiculées via MIDI. Chaque DMC-842 peut recevoir un identifiant séparé permettant le pilotage de plusieurs unités à partir d’un seul canal MIDI.
AES42
Le DMC-842 opère comme alimentation et périphérique de contrôle pour microphones numériques supportant le standard AES42. Les différents modes opératoires définis par lAES42, le Mode 1 et le Mode 2, sont supportés individuellement par entrée. Le Mode 1 est défini par des opérations asynchrones. Lutilisation de plusieurs micros en Mode 1 requiert lutilisation de convertisseurs de fréquences qui sont inclus dans le DMC-842. Le Mode 2 permet les opérations en synchro. Dans les deux modes, les données peuvent être envoyées et les données de statut reçues. Ces données peuvent contenir les réglages de gain, de directivité, filtre coupe-bas et compression. Dautres fonctions sont également définies par lAES42, leurs disponibilités dépendent du microphone. Tous les paramètres sont accessibles à partir de la face avant de lappareil.
Lalimentation fantôme numérique étant commutable sur chaque entrée individuellement, le DMC-842 peut également recevoir des signaux AES3 et AES/EBU simultanément. Ces derniers peuvent même être asynchrones grâce à lutilisation des convertisseurs de fréquences intégrés.
Par bien des aspects le DMC-842 est le compagnon idéal du Micstasy. Lutilisation des mêmes interfaces de connexion (ADAT S/MUX, AES/EBU et MADI optionnelle) assure une compatibilité et une intégration sans problème de micros analogiques et numériques. La présence de sorties analogique sur le DMC-842, permet la mise en place simple dun monitoring analogique.
Le logiciel de contrôle
Le logiciel de contrôle inclus, DMC-Control pour Windows, permet dutiliser nimporte quel port MIDI de lordinateur pour contrôler plusieurs DMC-842 dun simple click de souris. La dernière version du logiciel peut être téléchargée gratuitement à partir du site RME. Il permet de contrôler jusquà huit DMC-842 simultanément. Toutes les unités et les canaux peuvent être nommés. Le DMC-Control offre non seulement la possibilité de télécommander des unités, mais permet également la configuration du menu Setup et un accès direct aux fonctions AES42 des micros connectés.
Synchronisation
La technologie SynCheck® de RME assure une synchronisation parfaite et une détection d’erreur claire. Lors du chainage de plusieurs unités, la synchronisation ce fait à l’échantillon près en utilisant le WordClock.
SteadyClock garantit une qualité d’horloge exceptionnelle dans n’importe quelle circonstance. Grâce à la réduction du jitter, les convertisseurs AN du DMC-842 opèrent sans influence de la qualité du signal d’horloge externe et garantissent une transparence parfaite. De plus l’ICC permet de garder la dernière fréquence d’échantillonnage valide en cas de perte du signal.
8 x entrees AES42 (compatible AES3) (XLR/ligne avec 85 dB de gain)
8 x sorties analogiques (XLR)
4 x sorties AES/EBU (8 canaux a192 kHz)
2 x sorties ADAT (8 canaux a 96 kHz)
Entree/sortie MADI en option (carte MADI I64) avec possibilite de cascade et ligne de retour analogique ou numerique.
Totalement compatible au standard AES42
Conversion de frequence en 24 bits commutables par entrees
Alimentation fantome numerique commutable par entrees
Support du Mode 1 et du Mode 2
63 dB de gain par canal meme en Mode 1 asynchrone
Affichage de niveau comprenant 13 LED par canal
Rapport signal sur bruit NA (SNR) : 116 dB RMS sans ponderation, 119 dBA
DHT N/A : < -104 dB (< 0.00063%)
DHT+B N/A : < -100 dB (< 0.001%)
Diaphonie NA : < 110 dB
Niveau de sortie a 0 dBFS : +24 dBu,+19 dBu, +13 dBu
Bande passante N/A -0.5 dB : 5Hz-22kHz(fe48kHz)
Bande passante N/A -0.5 dB : Bande passante NA -1 dB : <5Hz-50kHz(fe192kHz)/
Sources dhorloge: Interne, AES, WordClock, Option (MADI)
Frequences dechantillonnage : 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz, variable (horloge externe)
Plage de frequence dechantillonnage : MADI 32 – 192 kHz, WordClock : 27 kHz – 200 kHz, AES: 28 kHz – 200 kHz
Jitter : typiquement < 1 ns pour les entrees internes, WordClock, AES et MADI
Encodeur/decodeur M/S
Entree/sortie MIDI
Entierement pilotable MADI
Possibilite de mise a jour Flash Update
Niveau Sortie analogique : jusqua +24 dBu
Reduction du Jitter :>30 dB (2.4 kHz)
Sensibilite au Jitter : tous les PLL operent sans erreur jusqua 100 ns
