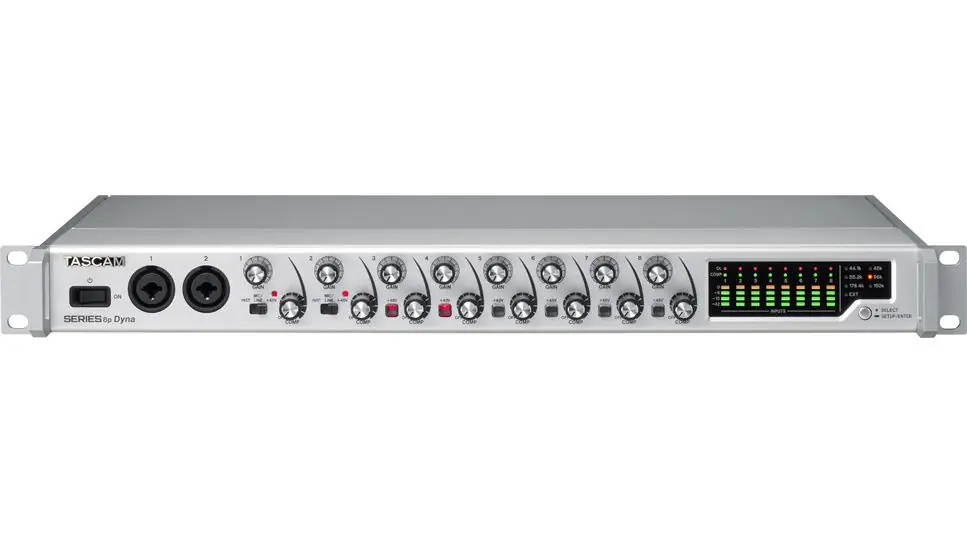

Description

Caractéristiques générales
Fréquences déchantillonnage : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
Résolution numérique : 24 bits
Canaux dentrées et sorties audio : 8 canaux
Entrées audio analogiques
Entrées micro (12 en position MIC/LINE, 38)
Connecteur combiné, XLR-3-31 (1 : masse, 2 : point chaud, 3 : point froid)
Impédance dentrée : 2,4 k
Niveau nominal dentrée : 58 dBu (0,001 Vrms, niveau entrée sur maximum), 6 dBu (0,388 Vrms, niveau entrée sur minimum)
Niveau maximal dentrée : +10 dBu (2,45 Vrms)
Gain maximal : 52 dB
Entrées Instrument (12 en position INST)
Connecteur jack 6,35 mm TS (pointe : point chaud, corps : masse)
Impédance dentrée : 1 M
Niveau nominal dentrée : 58 dBV (0,0012 Vrms, niveau entrée sur maximum), 6 dBV (0,501 Vrms, niveau entrée sur minimum)
Niveau maximal dentrée : +10 dBV (3,162 Vrms)
Gain maximal : 52 dB
Entrées ligne (12 en position MIC/LINE, 38)
Connecteur combiné, TRS 6,3 mm, symétrique (pointe : point chaud, anneau : point froid, corps : masse)
Impédance dentrée : 10 k
Niveau nominal dentrée : 48 dBu (0,003 Vrms, niveau entrée sur maximum), +4 dBu (1,228 Vrms, niveau entrée sur minimum)
Niveau maximal dentrée : +24 dBu (12,282 Vrms)
Gain maximal : 52 dB
Compresseur
Compresseur analogique à 1 bouton
Bypass : True hardware bypass
Ratio de compression : 2:1
Gamme de seuil : 40 dB
Sorties audio analogiques
Sorties ligne (symétriques, Sub-D)
Connecteur DB25, 25 points
Impédance de sortie : 100
Niveau nominal de sortie : +4 dBu (1,228 Vrms)
Niveau maximal de sortie : +20 dBu (7,75 Vrms)
Sorties ligne (sur jack symétrique TRS)
Connecteur TRS 6,3 mm, symétrique (pointe : point chaud, anneau : point froid, corps : masse)
Impédance de sortie : 230
Niveau nominal de sortie : +4 dBu (1,228 Vrms)
Niveau maximal de sortie : +20 dBu (7,75 Vrms)
Sorties audio numériques
Sortie optique (S/MUX) : Deux connecteurs optiques (JEITA RC-5720C)
Format de signal : Port optique multicanaux (support S/MUX2 à 88,2 kHz et 96 kHz, support S/MUX4 à 176,4 kHz et 192 kHz)
Canaux de sortie S/MUX (44,1/48 kHz) A : canaux 18, B : canaux 18
Canaux de sortie S/MUX2 (88,2/96 kHz) A : canaux 14, B : canaux 58
Canaux de sortie S/MUX4 (176,4/192 kHz) A : canaux 12, B : canaux 34

Autres entrées et sorties
Entrée wordclock BNC
Tension dentrée : 25 V crête/crête
Impédance dentrée : 75 , ±10 %
Terminaison Commutable on/off
Déviation de fréquence autorisée en synchronisation externe ±100 ppm
Sortie/renvoi wordclock BNC (sélecteur OUT/THRU intégré)
Tension dentrée : 2 V crête/crête (sur charge 75 )
Impédance de sortie : 75 , ±10 %
Fréquences déchantillonnage : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
Caractéristiques audio
Bruit dentrée équivalent : 127 dBu
Réponse en fréquence :
De lentrée micro/ligne à la sortie ligne 20 Hz40 kHz, ±0,5 dB (JEITA), 4080 kHz, ±5 dB (JEITA)
De lentrée micro/ligne à la sortie numérique Een 44,1/48 kHz : 20 Hz20 kHz, ±0,5 dB (JEITA), en 88,2/96 kHz : 20 Hz40 kHz, ±0,5 dB (JEITA), en 176,4/192 kHz : 20 Hz80 kHz, ±5 dB (JEITA)
Rapport Signal/Bruit :
De lentrée micro/ligne/instrument à la sortie ligne : 116 dB (niveau entrée sur minimum, JEITA)
De lentrée micro/ligne/instrument à la sortie numérique 113 dB (44,1/48 kHz, 88,1/96 kHz) : 111 dB (176,4/192 kHz)
Distorsion
De lentrée micro/ligne à la sortie ligne : 0,0007% (1 kHz sinusoïdal, niveau maximal dentrée, niveau entrée sur minimum)
De lentrée micro/ligne/instrument à la sortie numérique 0,001% : (1 kHz sinusoïdal, niveau maximal dentrée, niveau entrée sur minimum)
Séparation des canaux
De lentrée micro/ligne à la sortie ligne : 119 dB (1 kHz sinusoïdal, niveau entrée sur minimum)
De lentrée micro/ligne à la sortie numérique : 114 dB (1 kHz sinusoïdal, niveau entrée sur minimum)
Alimentation et caractéristiques diverses
Alimentation : CC 12 V via ladaptateur secteur dédié (PS-P1230)
Dimensions (L × H × P) : 482 mm × 45 mm × 229 mm
Poids : 2,6 kg
Température de fonctionnement admissible : 0 à 40 °C
Accessoires livrés : Adaptateur secteur (Tascam PS-P1230 avec quatre prises interchangeables), kit de vis de montage en rack
